一、结构受力基本原理

 1. 荷载类型与传递路径
①外部荷载：
风荷载（主导荷载）：通过玻璃→窗框→连接件→建筑结构逐级传递。 地震荷载：水平惯性力作用于门窗框与墙体连接节点。
②内部荷载：
自重：垂直荷载由窗框底部支撑结构承担。 温度变形：铝合金型材与墙体间的伸缩差产生剪切应力。

 2. 力学模型简化

①框体简化：视为四周简支的矩形框架，中梃为内部支撑梁。
②玻璃简化：按四边支承板计算挠度与应力（需考虑厚度与面积比）。

二、关键受力节点分析

1. 窗框与墙体连接
①受力特点：
风压作用：连接件承受拉拔力（向上）与剪切力（水平）。 地震作用：节点需抵抗水平往复位移。
②设计要求：
固定点间距：≤600mm（GB/T 8478-2020）转角处加密至150-200mm。
③螺栓选择：M8/M10膨胀螺栓（混凝土墙体）抗拉拔力≥1.5kN/个（参考JGJ 145）。

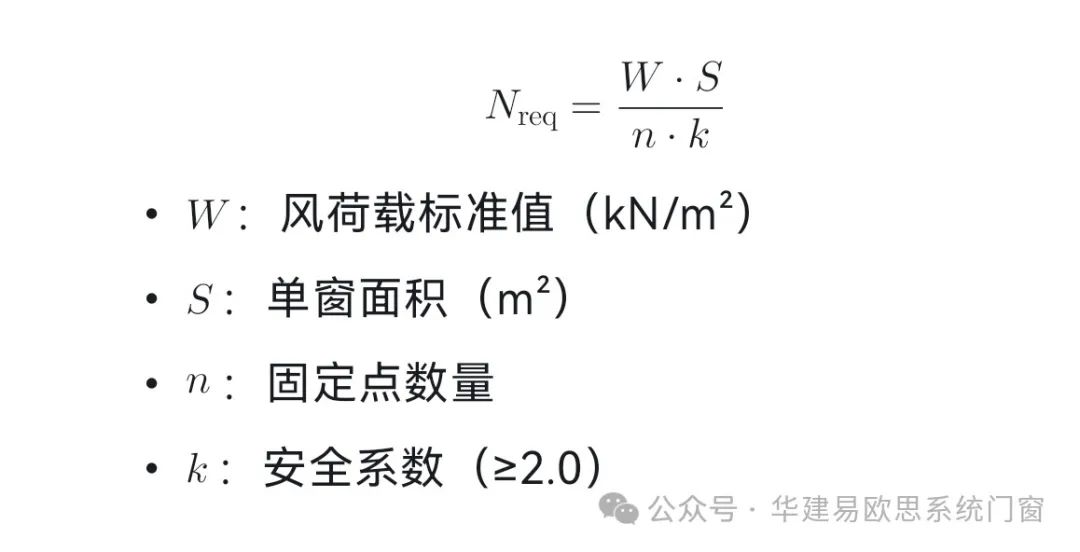

④计算公式：

2. 窗框角部连接
①受力特点：
弯矩集中：角部为抗弯薄弱区，易开裂。
剪切力：角码承受窗框自重与风压的复合作用。
②优化方案：
注胶角码：采用铝合金角码+组角胶填充，提高抗剪强度。
加强角片：外侧加装L型不锈钢片（厚度≥2mm）。

3. 中梃与边框连接

①受力特点：
集中荷载：中梃作为横向支撑，需承担玻璃自重与风压。
挠度控制：跨中挠度≤L/180（L为跨度）。
②设计要点：
连接方式：螺钉+角码固定，避免仅靠胶粘接。
型材加强：中梃截面的高度≥40mm（大跨度空间需要在腔体内置钢衬）。

三、材料与截面设计

1. 型材截面参数
|     参数     |          要求         |         参考标准         |
| 主材壁厚  |  ≥1.8mm外窗     |     GB/T 5237.1      |

                    ≥1.6mm内窗
|   惯矩（I）| ≥10cm⁴宽1.5m风|   有限元分析校核   |                      压0.5kN/m²

|  腔体数量 |   ≥3腔隔热型材  |     JGJ 214-2010    |

2. 玻璃支撑设计

①垫块布置：
  每块玻璃底部设置2个硬质PVC垫块（距边角100-150mm），侧边间隙≥5mm，避免热膨胀挤压。
②玻璃厚度选择：
  单层玻璃厚度≥6mm（面积≤2m²），中空玻璃≥5+6A+5mm。

四、安装工艺对受力的影响

 1. 洞口处理
强度要求：
 空心砖墙体需预埋混凝土块（尺寸≥200×200×100mm），洞口垂直度偏差≤3mm/m对角线差≤5mm。

2. 密封与填充

①发泡胶施工：
  分层填充，单次填充深度≤100mm，固化后切割表面，压缩率≤10%（避免收缩导致框体变形）。
②密封胶选择：
 硅酮耐候胶（位移能力≥25%）与铝合金附着力≥0.5MPa。

五、常见失效模式与对策

|    失效现象    |     原因分析      |      解决方案        |
|    角部开裂  | 组角胶或角码强度 | 改用注胶角码+加强角片 |
|    五金脱落  | 螺钉抗剪或安装孔 | 自攻螺钉+预埋尼龙套管 |
|    玻璃自爆  | 应力集中或垫块缺 | 磨边玻璃+EPDM胶条缓  |
|    框体倾覆  | 固定量不足或松动 | 加密定点+化学锚栓加固 |

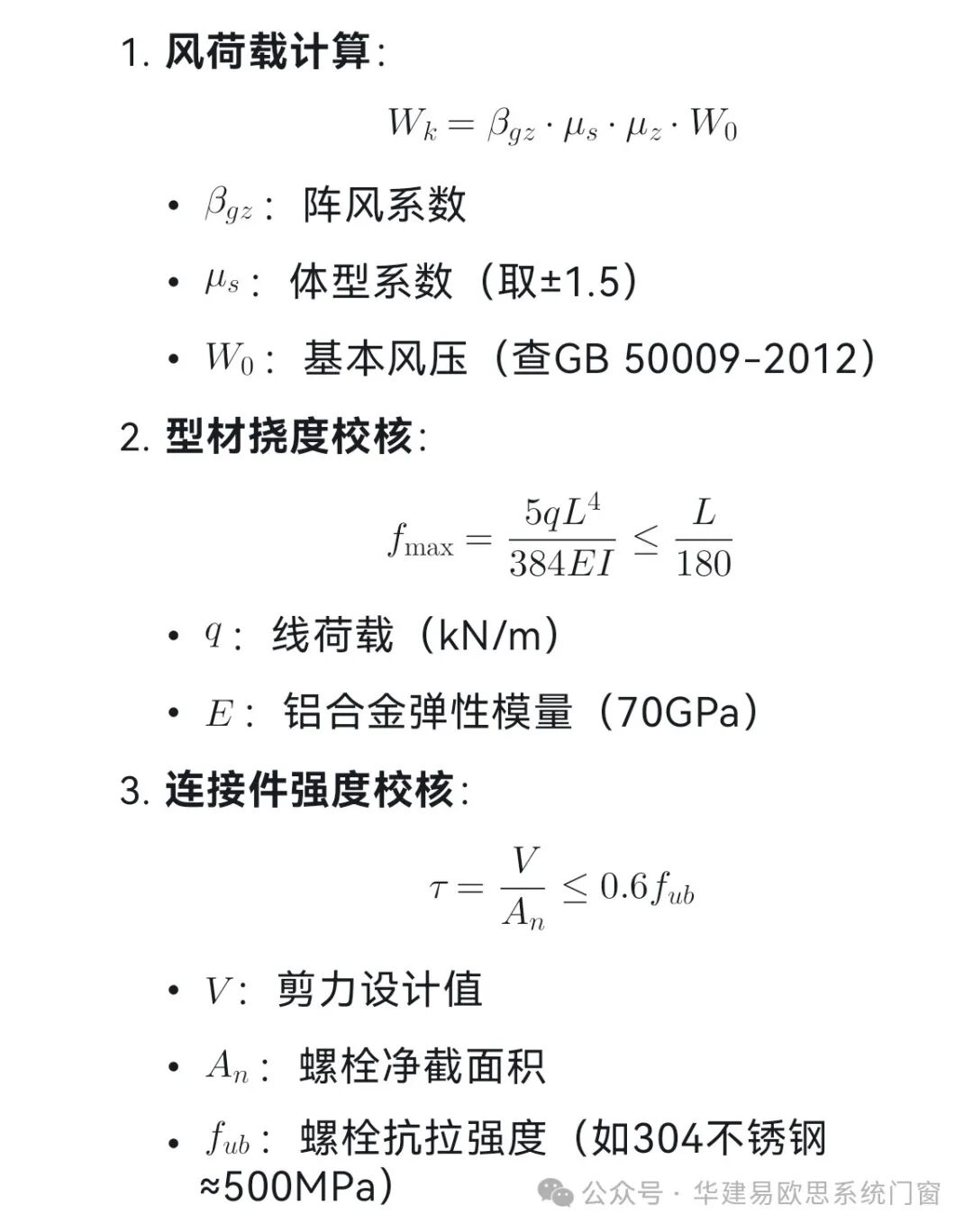

六、计算验证流程

七、总结与建议

1. 设计阶段：优先选用多腔体隔热型材，通过有限元分析优化截面。
2. 施工阶段：严格监控固定点间距、角部注胶质量及密封胶施工。
3. 验收标准：依据《铝合金门窗工程技术规范》（JGJ 214-2010）进行抗风压、气密性、水密性检测。

（注：实际安装要求需结合具体项目现场情况及参数进行详细计算与试验验证。）
